TUGAS PENDAHULUAN 1 MODUL 1




TUGAS PENDAHULUAN 1

1. Kondisi
[Kembali]
Modul 1 Percobaan 1 Kondisi 2

Buatlah sebuah rangkaian lengkap yang memuat 2 gerbang AND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 5 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

2. Gambar Rangkaian Simulasi [Kembali]

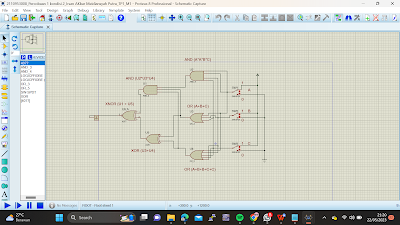

Sebelum Simulasi



Setelah Simulasi


3. Video Simulasi [Kembali]




4. Prinsip Kerja [Kembali]

Pada rangkaian terdapat 2 gerbang AND, 2 gerbang OR, 1 gerbang XOR, dan 1 gerbang XNOR, dengan inputan berupa saklar SPDT sebanyak 4 buah. Ketiga inputan dalam kondisi berlogika 0, dimana dihubungkan ke ground. Untuk memudahkan penjelasan maka gerbang-gerbang akan dibagi dalam 3 bagian, dimana bagian 1, yaitu 3 pertama gerbang (U2,U3,U4), bagian kedua, 2 gerbang ditengah (U1,U5), dan bagian 3, gerbang diakhir (U6).

Pada bagian 1, gerbang AND dengan 4 inputan (U2), dihubungkan dengan inputan A,A,B,C. Dalam kerjanya, gerbang AND mengalikan semua inputannya, sehingga 0x0x0x0 = 0. Gerbang OR dengan 3 inputan (U3), dihubungkan dengan inputan A,B,C dan gerbang OR 5 inputan (U4), dihubungkan dengan inputan A,B,B,C,C. Dalam kerjanya, gerbang OR menambahkan semua inputnya, sehingga pada U3, 0+0+0 = 0 dan pada U4, 0+0+0+0+0 = 0. Jadi keluaran pada U2, U3, dan U4 adalah 0.

Pada bagian 2, gerbang AND dengan 3 inputan (U1), dihubungkan denga keluaran U2,U3,U4, maka 0x0x0 = 0. Gerbang XOR dengan 2 inputan (U5), dihubungkan dengan keluaran U3,U4. Dalam prinsipnya, gerbang XOR akan bernilai 1 apabila penjumlahan inputnya ganjil dan akan berlogika 0 jika penjumlahan inputnya genap, sehingga keluaran U5 akan 0. Jadi keluaran dari U1 dan U5 adalah 0.,

Pada bagian 3, gerbang XNOR dengan 2 inputan (U6), dihubungkan dengan keluaran U1 dan U5. Dalam prinsipnya, gerbang XNOR adalah XOR yang di NOT, maka akan berlogika 1 jika penjumlahan inputnya genap dan berlogika 0 jika penjumlahan inputnya ganjil. Sehingga output dari U6 adalah 1, karena U5 dan U1 berlogika 0.
nb
Jadi, pada logic probe akan berlogika 1.,

5. Link Download [Kembali]

Link Rangkaian (klik disini)
Link video (klik disini)
Link HTML (klik disini)
Download datasheet AND (klik disini)
Download datasheet XOR (klik disini)
Download datasheet OR (klik disini)
Download datasheet XNOR (klik disini)
