TUGAS PENDAHULUAN 2

1. Kondisi [Kembali]

Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 100 uF dan resistor sebesar 1 kΩ

2. Gambar Rangkaian Simulasi [Kembali]

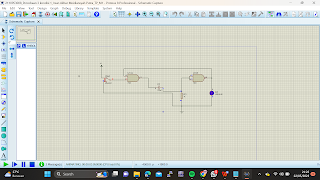

Sebelum Simulasi

Setelah Simulasi

3. Video Simulasi [Kembali]

4. Prinsip Kerja [Kembali]

Pada rangkaian terdapat 2 gerbang AND, 2 gerbang OR, 1 gerbang XOR, dan 1 gerbang XNOR, dengan inputan berupa saklar SPDT sebanyak 4 buah. Ketiga inputan dalam kondisi berlogika 0, dimana dihubungkan ke ground. Untuk memudahkan penjelasan maka gerbang-gerbang akan dibagi dalam 3 bagian, dimana bagian 1, yaitu 3 pertama gerbang (U2,U3,U4), bagian kedua, 2 gerbang ditengah (U1,U5), dan bagian 3, gerbang diakhir (U6).

Pada bagian 1, gerbang AND dengan 4 inputan (U2), dihubungkan dengan inputan A,A,B,C. Dalam kerjanya, gerbang AND mengalikan semua inputannya, sehingga 0x0x0x0 = 0. Gerbang OR dengan 3 inputan (U3), dihubungkan dengan inputan A,B,C dan gerbang OR 5 inputan (U4), dihubungkan dengan inputan A,B,B,C,C. Dalam kerjanya, gerbang OR menambahkan semua inputnya, sehingga pada U3, 0+0+0 = 0 dan pada U4, 0+0+0+0+0 = 0. Jadi keluaran pada U2, U3, dan U4 adalah 0.

Pada bagian 2, gerbang AND dengan 3 inputan (U1), dihubungkan denga keluaran U2,U3,U4, maka 0x0x0 = 0. Gerbang XOR dengan 2 inputan (U5), dihubungkan dengan keluaran U3,U4. Dalam prinsipnya, gerbang XOR akan bernilai 1 apabila penjumlahan inputnya ganjil dan akan berlogika 0 jika penjumlahan inputnya genap, sehingga keluaran U5 akan 0. Jadi keluaran dari U1 dan U5 adalah 0.

Pada bagian 3, gerbang XNOR dengan 2 inputan (U6), dihubungkan dengan keluaran U1 dan U5. Dalam prinsipnya, gerbang XNOR adalah XOR yang di NOT, maka akan berlogika 1 jika penjumlahan inputnya genap dan berlogika 0 jika penjumlahan inputnya ganjil. Sehingga output dari U6 adalah 1, karena U5 dan U1 berlogika 0.

Jadi, pada logic probe akan berlogika 1
