LAPORAN AKHIR 2 MODUL 3

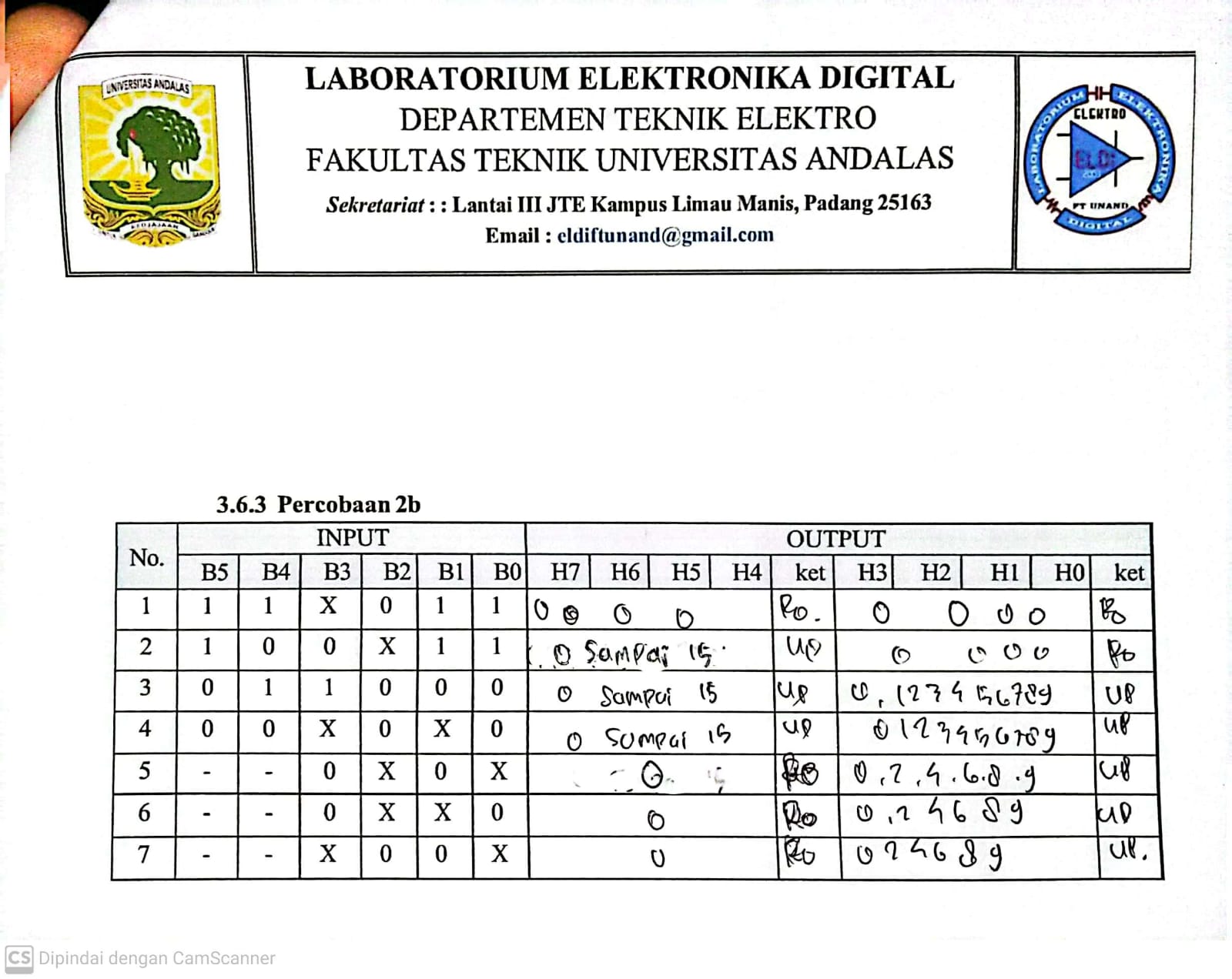

1. Jurnal
[Kembali]





2. Alat dan Bahan [Kembali]


(1,2,3)



(4)


  1. Panel DL 2203D
  2. Panel DL 2203C
  3. Panel DL 2203S
  4.  Jumper
3. Rangkaian Simulasi [Kembali]

Percobaan 2 Asynchronous Binary Counter

Rangkai rangkaian seperti gambar dibawah ini.

Gambar Rangkaian Asynchronous Binary Counter

Gambar Rangkaian Asynchronous Binary Counter Percobaan 2a

 Variasikan switch pada rangkaian sesuai dengan kondisi yang ada pada jurnal.
 Cek dan catat output yang terjadi melalui LED ke jurnal
 Matikan power supply, lepaskan jumper CLK2 yang terhubung ke sumber clock, kemudian hubungkan QA dengan CLK2 pada masing masing counter dan ulangi langkah 2 dan 3.


Gambar Rangkaian Asynchronous Binary Counter Percobaan 2b




DL2203D, panel DL2203S, panel DL2203C

4. Prinsip Kerja Rangkaian [Kembali]

Pada percobaan ini, kita menggunakan modul D'Lorenzo dengan model DL2203D dan DL2203S. Setiap IC memiliki 6 input dan 4 output. Pada IC 74LS90, kaki B0 terhubung ke R0(1) dan kaki B1 terhubung ke R0(2). Sementara itu, kaki B2 terhubung ke R9(1) dan kaki B3 terhubung ke R9(2). Indikator untuk mengatur nilai output terletak pada input B0 dan B1. Sinyal CKA dihubungkan ke CKB dan keduanya dialiri sinyal CLOCK.
Sedangkan pada IC 7493, kaki B4 terhubung ke R0(1) dan kaki B5 terhubung ke R0(2). Pengaturan nilai output terletak pada kaki B4 dan B5. CKA dihubungkan ke CKB dan diparalelkan dengan CKA dan CKB pada IC 74LS90. Output yang dihasilkan disesuaikan dengan nilai input yang terdapat pada modul.


5. Video Rangkaian [Kembali]






6. Analisa [Kembali]

1. Analisa output percobaan berdasarkan IC yang digunakan!
Telah dilakukan percobaan 2a yang mana didapatkan penjelasan sebagai berikut
- Rangkaian asyncronous counter menggunakan IC 74LS90 dan 7493.
- IC 74LS90 saat kondisi 1 outputnya 0, kondisi 2-4 outputnya 0-15, kondisi 5-7 outputnya 0.
- IC 7493 saat kondisi 1-2 outputnya 0, kondisi 3-7 outputnya 0-9
- Tak ada count up dan count down pada percobaan ini.

2. Apa pengaruh clock A dan clock B pada IC yang digunakan?
- IC 74LS90 clock A mempengaruhi output Q0, clock B mempengaruhi output Q1, Q2, Q3.
- IC 7493 clock A mempengaruhi output QA, clock B mempengaruhi output QB, QC, QD.

7. Link Download [Kembali]

Link Download HTML (klik disini)
Link Download Video 2a (klik disini)
Link Download Video 2b (klik disini)
Link Download Rangkaian 2a (klik disini)
Link Download Rangkaian 2b (klik disini)
Link Download datasheet IC 74LS90
Link Download datasheet IC 7493
Link Download Switch SPDT (klik disini)
